日本コンラックス NBX(R)-M400シリーズ（循環式）

“薄型・軽量”のボディに“一括払出機能”を搭載！
新型循環式紙幣識別機が自動決済機のオペレーションを変える！
※"薄型・軽量・一括払出"の同時実現は業界初！

薄型・軽量化設計の一括払出循環: 紙幣縦収納＆樹脂化。
筐体ドアへの取付が可能。（本体重量 5.0kg 以下）
安定搬送と省エネを実現: 一方向搬送＆搬送経路簡易化により紙幣詰まり発生率を低減。
通路負荷を軽減し、消費電力を大幅カット。
防犯性能も万全: 自動開閉シャッターを搭載し悪戯をシャットアウト
板金タイプのセキュリティベゼルを用意
脱着式スタッカ（紙幣収納庫）により運用効率UP: つり札補充・回収が容易
補充紙幣の状態が目視できヒューマンエラー低減
スタッカ交換による運用で作業効率が大幅UP
アクセス制限で現金管理に貢献: 鍵によるアクセス制限可能(鍵なしも可能）
鍵未保有でも紙幣詰まりを全て解除できる構造を実現
カスタマイズ設定可能（通信司令 or DIP SW）: フロントランプの点灯モードを8色自由に選択
非還流モードや汚れ札の非還流化なども設定可能

紙幣投入口に樹脂製のベゼルを装備した標準モデルのほか、より悪戯に強い紙幣投入口に板金タイプのベゼルを装備したタイプもご用意。
また、搭載頂く自動機本体との通信方式に合わせ、２タイプのモデルをラインアップ。
ご使用頂く環境に合わせたお選び頂けます。

■ マスクオプション

NBX(R)ｰM43※シリーズ

NBX(R)ｰM43※シリーズ
ベゼル：樹脂
【屋内タイプ】

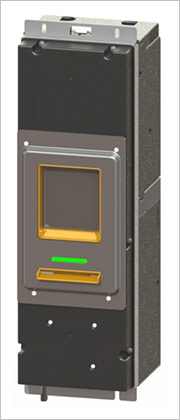

NBX(R)-M41※シリーズ

NBX(R)-M41※シリーズ
ベゼル：板金
【屋内強化タイプ】

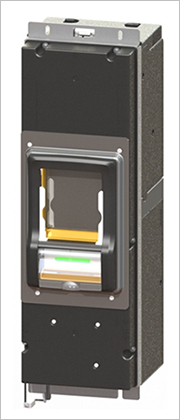

NBX(R)-M42※シリーズ

NBX(R)-M42※シリーズ
ベゼル：板金＋フラッパー
【半屋外強化タイプ】

■ 通信方式

モデル	インターフェイス
NBX-M4※※	JVMA通信仕様準拠機
NBR-M4※※	RC-232C方式準拠機

使用可能紙幣	1,000円 / 2,000円 / 5,000円 / 10,000円
つり札紙幣	1,000円
通信方式	シリアル伝送方式（JVMA通信仕様準拠 / RS-232C方式準拠）
紙幣挿入方向	長手表・裏　4方向
紙幣収納枚数	高額紙幣混合スタッカ：200枚 / 千円循環スタッカ：400枚
紙幣一時保留機能	あり［現物エスクロ］（1,000円札 × 10枚＋その他：2枚）
最大入金金額	30,000円（1,000円札×10枚＋10,000円札×2枚）
識別方式	光方式・磁気方式併用
電源	JVMA通信仕様準拠機：DC24V±10％，DC8V±5％ RS-232C方式準拠機：DC24v±10％
使用温度範囲	-15℃ ～ +60℃
定格消費電流	〈JVMA通信仕様準拠機〉待機時：24V → 0.6A 以下動作時：24V → 2.0A 以下最大負荷時：24V → 3.0A 以下〈RS-232C方式準拠機〉待機時：24V → 0.8A 以下動作時：24V → 2.2A 以下最大負荷時：24V → 3.24A 以下
内蔵ヒューズ	DC24V
サイズ	約 150mm × 488mm × 164.7mm(122mm ※)（W×H×D） ※取付面からの奥行き
質量	約4.8kg (NB※-M41※シリーズ/NB※-M43※シリーズの場合のみ)

※製品の外観及び仕様は改良のため予告なく変更することがあります。

NB-M4シリーズの製品型式の詳細については、こちらをご覧ください。

各メーカーとの互換性につきましては、お問い合わせください。

修理対応は弊社にて承ります。
